LES XARXES INFORMÀTIQUES
Una
xarxa informàtica és un conjunts
d'ordinadors
interconnectats entre ells que permet que aquests comparteixin recursos
(impressores, discos durs,...) i informació ( programes i
dades).
La finalitat principal per la creació d' una xarxa és compartir els recursos i la informació en la distancia, assegurar la confiabilitat i la disponibilitat de la infromació, augmentar la velocitat de transmissió de les doades i reduir el cost general d'aquestes accions.
Per mitjà d'un petit hardware que instal·lem al nostre ordinaor, un concentrador de cablejat, i d'una sèrie de cables i connectors podrem configurar la nostra xarxa.
-Avantatges:
*Possibilitat de compartir perifèrics, com ara impressores, plòter, fax...
*Possibilitat de compartir informació mitjançant bases de dades.
*Eliminació de dades disperses als ordinadors.
*Possibilitat de disposar d'un control d'usuaris més exhaustiu.
-Tipus de xarxes

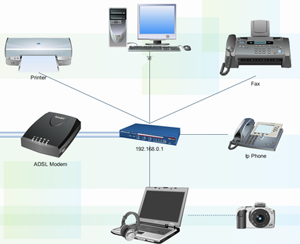

+PAN ( Personal Area Network )= la seva extensió abraça uns pocs metres i permet connectar dispositius a un ordinador via Bluetooh.
+LAN( Local Area Network )= Xarxa d'àrea local. La seva extensió abraça, pel cap dalt, un edifici. Així, la majoria de les aules d'informàtica i oficines té una xarxa d'aquest tipus.

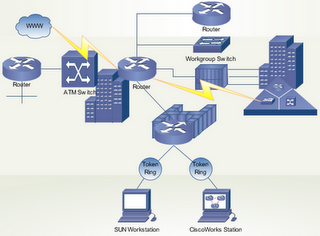

+CAN ( Campus Area Network )= La seva extensió abraça diversos edificis de la mateixa universitat.

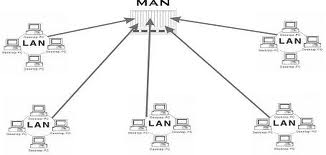

+MAN ( Metropolitan Area Network )= La seva extensió abraça diversos edifcis de la mateixa àrea metropolitana.
+WAN ( Wide Area Network )= La seva extensió abraça diversos edificis de localitats, províncies i fins i tot països diferents.
-Hardware de connexió
-Targeta de xarxa=
Per poder treballar en xarxa, cal instal·lar, a tots els ordonadors, unes targetes de xarxa, que és un dels elements fonamentals en la composició de la part física d'una xarxa d'àrea local. Cada trageta de xarxa permet configurar l'ordinador on s'instal·la i afregir-ho a la xarxa d'àrea local, independents del sistema operatiu que tingui.
Uan vegada instal·lada i configurada la trageta de xarxa, podrem comunicar el nostre ordinador amb altres ordonadors a través dels mitjans de transmissió que poden ser guiats, com els cables, o bé poden ser de fil.
Una connexió de xarxa ens permet enllaçar el nortre ordinador amb una xarxa existents o a Internet. per cada targeta de xarxa instal·ada en el nostre ordinador, disposarem d'una connexió de xarxa.
+Concentradors:
-Switch ( commutador )= és un dispositiu que ens permet connectar diversos dispositius de xarxa, i també crear topologies de tipus estrella, i qie forma part de la xarxa.
Disposen d'una série de ports a les quals es connecten totes els dispositius de xarxa i, en funciño de quin dispositiu de xarxa estigui connectat i en quin port, genera una taula que manté en la memòria per seleccionar, així, directament el destinatari de la informació.
Gràcies a aquesta taula, el switck permet enviar la informació d'un element de xarxa a un altre fent una comproació prèvia d'on va la informació i seleccionant per a això només el dispositiu de la xarxa de destinació.
La finalitat principal per la creació d' una xarxa és compartir els recursos i la informació en la distancia, assegurar la confiabilitat i la disponibilitat de la infromació, augmentar la velocitat de transmissió de les doades i reduir el cost general d'aquestes accions.
Per mitjà d'un petit hardware que instal·lem al nostre ordinaor, un concentrador de cablejat, i d'una sèrie de cables i connectors podrem configurar la nostra xarxa.
-Avantatges:
*Possibilitat de compartir perifèrics, com ara impressores, plòter, fax...
*Possibilitat de compartir informació mitjançant bases de dades.
*Eliminació de dades disperses als ordinadors.
*Possibilitat de disposar d'un control d'usuaris més exhaustiu.
-Tipus de xarxes
+PAN ( Personal Area Network )= la seva extensió abraça uns pocs metres i permet connectar dispositius a un ordinador via Bluetooh.
+LAN( Local Area Network )= Xarxa d'àrea local. La seva extensió abraça, pel cap dalt, un edifici. Així, la majoria de les aules d'informàtica i oficines té una xarxa d'aquest tipus.
+CAN ( Campus Area Network )= La seva extensió abraça diversos edificis de la mateixa universitat.
+MAN ( Metropolitan Area Network )= La seva extensió abraça diversos edifcis de la mateixa àrea metropolitana.
+WAN ( Wide Area Network )= La seva extensió abraça diversos edificis de localitats, províncies i fins i tot països diferents.
-Hardware de connexió
-Targeta de xarxa=
Per poder treballar en xarxa, cal instal·lar, a tots els ordonadors, unes targetes de xarxa, que és un dels elements fonamentals en la composició de la part física d'una xarxa d'àrea local. Cada trageta de xarxa permet configurar l'ordinador on s'instal·la i afregir-ho a la xarxa d'àrea local, independents del sistema operatiu que tingui.
Uan vegada instal·lada i configurada la trageta de xarxa, podrem comunicar el nostre ordinador amb altres ordonadors a través dels mitjans de transmissió que poden ser guiats, com els cables, o bé poden ser de fil.
Una connexió de xarxa ens permet enllaçar el nortre ordinador amb una xarxa existents o a Internet. per cada targeta de xarxa instal·ada en el nostre ordinador, disposarem d'una connexió de xarxa.
+Concentradors:
-Switch ( commutador )= és un dispositiu que ens permet connectar diversos dispositius de xarxa, i també crear topologies de tipus estrella, i qie forma part de la xarxa.
Disposen d'una série de ports a les quals es connecten totes els dispositius de xarxa i, en funciño de quin dispositiu de xarxa estigui connectat i en quin port, genera una taula que manté en la memòria per seleccionar, així, directament el destinatari de la informació.
Gràcies a aquesta taula, el switck permet enviar la informació d'un element de xarxa a un altre fent una comproació prèvia d'on va la informació i seleccionant per a això només el dispositiu de la xarxa de destinació.
-Hub ( concentrador )= És un dispositiu que permet centralitzar el cablejat d'una xarxa.
Un concentrador funciona repetint cada paquet de dades en cada un dels ports de què disposa, excepte en el que ha rebut el paquet, de manera que tots els punts tenen accés a les dades. També s'encarrega d'enviar un senyal de xoc a tots els ports si detecta una col · lisió. Són la base per a les xarxes de topologia tipus estrella. Com a alternativa existeixen els sistemes en què els ordinadors estan connectats en sèrie, és a dir, a una línia que uneix diversos o tots els ordinadors entre si, abans d'arribar al computador central, que pot existir o no. En Hub també se l'anomena repetidor multiport.
Dins del model OSI el concentrador opera a nivell de la capa física, igual que els repetidors, i pot ser implementat utilitzant únicament tecnologiaanalògica. Simplement uneix connexions i no altera les trames que li arriben.

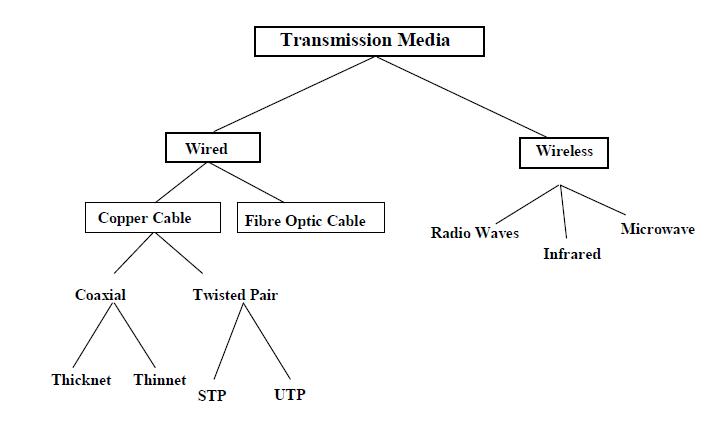

-Mitjans de transmissió i hardware associat
La base de qualsevol xarxa és el mitjà de transmissió o dels circuits utilitzats per interconnectar i transportar senyals de xarxa entre sistemes. Transmission media provide the path for one computer to transfer information to another. Mitjans de transmissió proporcionen el camí per a un ordinador per transferir informació a una altra. The purpose of transmission media is to transport a raw bit stream from one machine to another. El propòsit de la transmissió dels mitjans de comunicació és la de transportar un flux de bits en brut d'una màquina a una altra.
Els parells trenats són els mitjans de comunicació més estesos, en concret parlem de cables. Consisteixen en quatre parells de fils trencats de maneraindependent i entre ells, recoberts d'una capa aïllant externa i que al final de cada extrem tenen un conector RJ45. Hi ha altres tipus de cable de parells trenats en els quals l'aïllament i la seguretat són més grans: STP i FTP.
El cable UTP connecta la targeta de xarxa de l'ordinador a través del connector RJ45 amb els concentradors, mitjançant alguns dels seus suports.
+Hardware de connexió a Internet:
- Mòdem=
El router permet l'ús de diverses classes d'adreces IP dintre d'una mateixa xarxa. D'aquesta manera permet la creació de sub xarxes.
És utilitzat en instal·lacions més grans, on és necessària (especialment per raons de seguretat i simplicitat) la creació de diverses sub xarxes. Quan la Internet arriba per mitjà d'un RJcable45, és necessari utilitzar un router per a connectar una sub xarxa a Internet, ja que aquestes dues connexions utilitzen diferents classes d'adreça IP (no obstant això és possible però no molt aconsellat utilitzar una classe A o B per a unaxarxa local, aquestes corresponen a les classes d'Internet).
El router equival a un PC gestionant diverses connexions de xarxa.
Els routers són compatibles amb NAT, el que permet utilitzar-los per a xarxes més o menysextenses disposant de gran quantitat de màquines i poder crear “correctament” sub xarxes. També tenen la funció de tallafocs per a protegir la instal·lació.
-Encaminador=
El router, també
anomenat
router, és
un
dispositiu que permet
interconnectar
xarxes
que operen amb una
capa de xarxa diferent.
Com
funciona
a nivell de xarxa
dels
protocols
de
comunicació en els
nivells
superiors, a
banda i banda de l'encaminador, han
de ser iguals.
En una xarxa d'àrea extensa, qualsevol de les estacions intermèdies en la transmissió d'un missatge es considera un encaminador. Per això, en rebre un paquet, d'extreure d'aquest l'adreça del destinatari i decidir quina és la millor ruta, a partir de l'algoritme i taula d'encaminament que utilitzi. A més un encaminador disposa de les seves pròpies adreces a nivell de xarxa.
Un encaminador necessita d'una sèrie de paràmetres bàsics perquè pugui funcionar correctament, com són:
• Adreces dels ports i xarxes a les quals està connectat.
• Algorismes d'encaminament que utilitzarà.
• Taules d'encaminament estàtiques per configurar rutes fixes a la xarxa.
Addicionalment pot configurar per al filtratge dels paquets, proporcionant així major seguretat a la xarxa, en aquest cas actua com el que es denomina tallafocs o firewall.
En una xarxa d'àrea extensa, qualsevol de les estacions intermèdies en la transmissió d'un missatge es considera un encaminador. Per això, en rebre un paquet, d'extreure d'aquest l'adreça del destinatari i decidir quina és la millor ruta, a partir de l'algoritme i taula d'encaminament que utilitzi. A més un encaminador disposa de les seves pròpies adreces a nivell de xarxa.
Un encaminador necessita d'una sèrie de paràmetres bàsics perquè pugui funcionar correctament, com són:
• Adreces dels ports i xarxes a les quals està connectat.
• Algorismes d'encaminament que utilitzarà.
• Taules d'encaminament estàtiques per configurar rutes fixes a la xarxa.
Addicionalment pot configurar per al filtratge dels paquets, proporcionant així major seguretat a la xarxa, en aquest cas actua com el que es denomina tallafocs o firewall.
-Protocol de xarxa a
Windows
És el conjunt de regles que especifiquen l'intercanvi de dades o ordres durant la comunicació entre els hosts que formen part de la xarxa.
Aquests protocols poden estar impregnats tant en el hardware que forma part de la xarxa, com en els programes que s'usen per a les comunicacions.
Si un eguip A vol comunicar-se amb un equip B de la mateixa xarxa o d'una altra, caldrà que tot dos etiguin treballan amb el mateix protocol de la xarxa, perquè puguin entendre's i es porti a terme la comunicació sense cap tipus de problemes.
Els protocols de xarxa que proporciona Windows XP són:
-Protocol NetBEUI: És un protocol de xarxa molt senzill i fàcil d'usar, desenvolipat per Microssoft al principi de la dècada dels noranta per als sistemes operatius Windows 95 i Windows NT.
És utilitzat per xarxes d'àrea local sense possiblilitat de comunicació amb altres xarxes locals.
-Protocol IPX/ SPXI: Està dissenyat originàriament per l'empresa Novell per a les seves xarxes locals NetWare, Microsoft el va incorporar en els seus sistemes operatius i ha creat un protocol compatible amb aquests anomenat protocol NwLink.
-Protocol TCP/IP: És el protocol utilitzat per totts els ordinadors que es conecten a Internet, perquè puguin comunicar-se entre ells.
TCP/IP no és un únic protocol, sinó que és compost per altres dos protocols principals que són el TCP i l'IP, que són els que li donen el nom.
L'arquitectura del TCP/IP consta de cinc capes o nivells:
- Nivell 5 ( aplicació )= Protocols destinats aproporcional serveis sofware a l'usuari com:
+HTTP: Usat pels servidors web per mostrar el contingut d eles pàgines.
+FTP: Permet la transferència de fitxers, s'utilitaza amb freqüència per actualitzar pàgines web en servidors remots.
+SMTP: Usat en l'intercanvi de correu electrònic entre servidors.
+POP: Emmagatzema els missatges de correu electrònic en un servidor de correu per a la seva lectura posterior.
TELNET: Permet la connexió a una aplicació remota des d'un altre ordinador.
-Nivell 4 ( transport )= Encarregat de recollir la informació del nivell cinc en format binari i la fa arribar al destinatari.
-Nivell 3 ( xarxa )= Es porten a terme doues funcions:
1- Identificació de les estacions origen i destinació mitjançant les adreces IP, que són una seqüència de quatre nombres separats per punts, cadascun dels quals pot contenir un valor d'entre 0 i 255 i que identifica cada ordinador ins de la xarxa.
2- L'encaminament de la informació, dividida en paquets, cosa que garanteix que el conjunt de paquets que formen la informació arribin al destinatari corresponent correctment.
·Per inserir IP i saber-ne més=
-Nivell 2 ( enllaç )= ES porten a terme totes les tasques de control de la informació i garanteix uan comunicació lliyre d'errors entre l'emissor i el receptor controlant el flux de dades.
-Nivell 1 ( físic )= Aquí s'especifiquen els aspectes elèctrics, connectors i característii ques dels mitjans de transmissió, i es porta a terme la transmissió dels bits d'informació a través del canal.
És el conjunt de regles que especifiquen l'intercanvi de dades o ordres durant la comunicació entre els hosts que formen part de la xarxa.
Aquests protocols poden estar impregnats tant en el hardware que forma part de la xarxa, com en els programes que s'usen per a les comunicacions.
Si un eguip A vol comunicar-se amb un equip B de la mateixa xarxa o d'una altra, caldrà que tot dos etiguin treballan amb el mateix protocol de la xarxa, perquè puguin entendre's i es porti a terme la comunicació sense cap tipus de problemes.
Els protocols de xarxa que proporciona Windows XP són:
-Protocol NetBEUI: És un protocol de xarxa molt senzill i fàcil d'usar, desenvolipat per Microssoft al principi de la dècada dels noranta per als sistemes operatius Windows 95 i Windows NT.
És utilitzat per xarxes d'àrea local sense possiblilitat de comunicació amb altres xarxes locals.
-Protocol IPX/ SPXI: Està dissenyat originàriament per l'empresa Novell per a les seves xarxes locals NetWare, Microsoft el va incorporar en els seus sistemes operatius i ha creat un protocol compatible amb aquests anomenat protocol NwLink.
-Protocol TCP/IP: És el protocol utilitzat per totts els ordinadors que es conecten a Internet, perquè puguin comunicar-se entre ells.
TCP/IP no és un únic protocol, sinó que és compost per altres dos protocols principals que són el TCP i l'IP, que són els que li donen el nom.
L'arquitectura del TCP/IP consta de cinc capes o nivells:
- Nivell 5 ( aplicació )= Protocols destinats aproporcional serveis sofware a l'usuari com:
+HTTP: Usat pels servidors web per mostrar el contingut d eles pàgines.
+FTP: Permet la transferència de fitxers, s'utilitaza amb freqüència per actualitzar pàgines web en servidors remots.
+SMTP: Usat en l'intercanvi de correu electrònic entre servidors.
+POP: Emmagatzema els missatges de correu electrònic en un servidor de correu per a la seva lectura posterior.
TELNET: Permet la connexió a una aplicació remota des d'un altre ordinador.
-Nivell 4 ( transport )= Encarregat de recollir la informació del nivell cinc en format binari i la fa arribar al destinatari.
-Nivell 3 ( xarxa )= Es porten a terme doues funcions:
1- Identificació de les estacions origen i destinació mitjançant les adreces IP, que són una seqüència de quatre nombres separats per punts, cadascun dels quals pot contenir un valor d'entre 0 i 255 i que identifica cada ordinador ins de la xarxa.
2- L'encaminament de la informació, dividida en paquets, cosa que garanteix que el conjunt de paquets que formen la informació arribin al destinatari corresponent correctment.
·Per inserir IP i saber-ne més=
-Nivell 2 ( enllaç )= ES porten a terme totes les tasques de control de la informació i garanteix uan comunicació lliyre d'errors entre l'emissor i el receptor controlant el flux de dades.
-Nivell 1 ( físic )= Aquí s'especifiquen els aspectes elèctrics, connectors i característii ques dels mitjans de transmissió, i es porta a terme la transmissió dels bits d'informació a través del canal.
